1 入户蝶形光缆线路施工

1.1敷设手法与盘线要求

> 光纤敷设中应该严格注意光纤拉伸度和弯曲半径，避免缠绕、扭曲、踩踏造成对光纤的损伤。

1.2架空入户入户施工工艺要求

> 自承式蝶型光缆敷设时工艺要求：

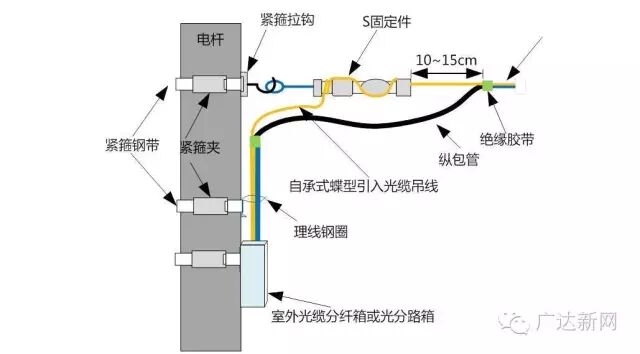

杆路终结处工艺图

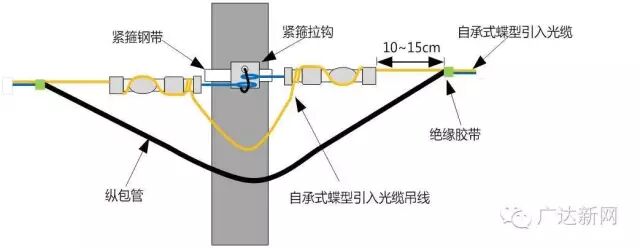

杆路中间处装配工艺

1.3墙壁吊线自承式入户施工工艺要求

> 墙壁吊线自承式入户蝶形光缆施工要求

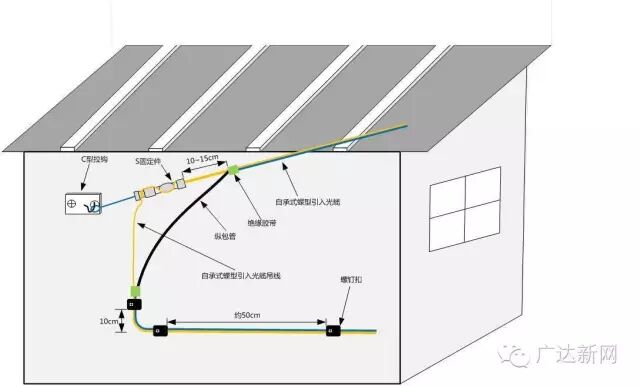

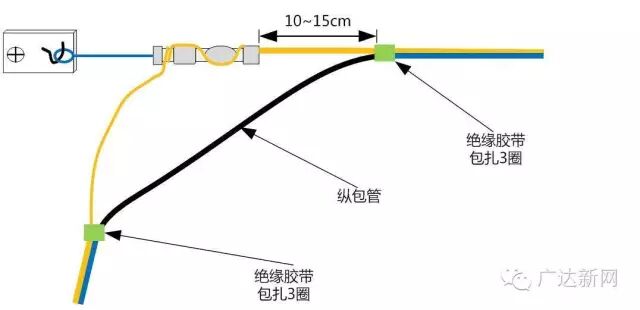

墙壁外墙处装配工艺

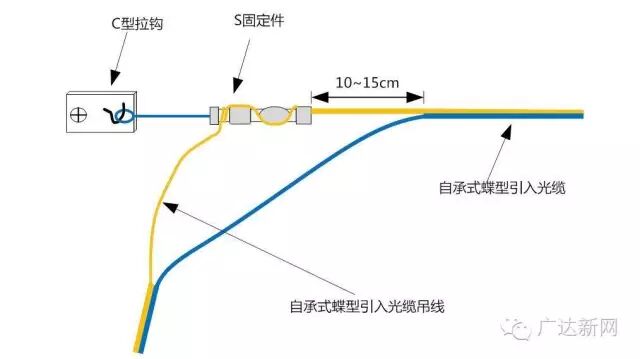

自承式蝶型引入光缆吊线在S固定件敷设工艺（1）

自承式蝶型引入光缆吊线在S固定件敷设工艺（2）

1.4墙壁钉固式入户施工工艺要求

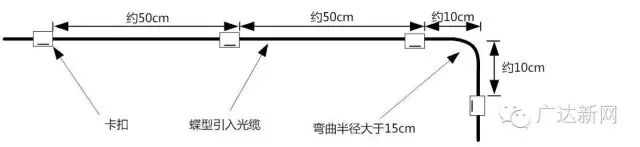

> 室外固定蝶型光缆装配工艺规格

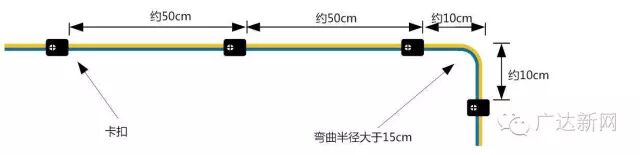

> 室外固定自承式蝶型光缆装配工艺规格

注释：当自承式蝶形光缆从楼宇外直接引入室内时，需要将金属构件在楼宇外墙处终结，并将入户的蝶形光缆的金属构件剥离后，引入室内。

1.5 蝶型光缆入户桥架内施工工艺

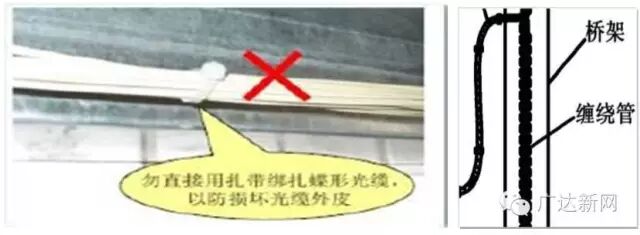

> 桥架内施工工艺：蝶型光缆需要套上缠绕管保护，禁止无保护直接捆扎固定。

1.6 单元内施工工艺

> 入户暗管不可利用或者无暗管的楼栋时：通过在楼内布放 PVC 线管方式敷设蝶形光缆,尽量选择垂直布放，避免横向交叉错位。

> 垂直管道位置：首选靠近用户家门的平台，次选换梯步。敷设完毕后，应修补好楼板孔洞，最后粉刷受污染墙面。

> 垂直管道材料选择：首选 PVC 管，每层加装一个过路盒；

> 水平管道材料选择：首选 PVC 管，次选塑料线槽，慎用楼道明线钉固方式。

1.7户内施工工艺

> 户内布线施工：蝶形入户光缆其拉伸力一般在 80N 左右，在暗管中穿放时应适当涂抹滑石粉或油膏以减轻摩擦系数。

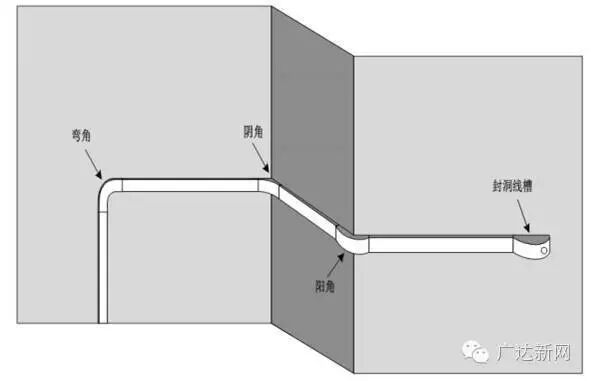

> 户内走线施工：户内线槽应尽量沿踢脚线、门框等布放，并选择弯角较少，且墙壁平整、光滑的路由；选择线槽安装方式（双面胶粘贴或螺钉固定），粘贴方式应提前清理走线墙面，螺钉固定时注意螺钉间距，一般一米直线用3个螺钉均距固定；

> 户内线槽施工：入户蝶形光缆布放入线槽，关闭线槽盖时应注意不要把光缆夹在底槽上。

> 户内走线指标：敷设入户蝶形光缆的最小弯曲半径应符合：敷设过程中不应小于 30mm；固定后不应小于 15mm。住户多媒体箱或插座一侧预留 0.6m。

双面胶粘贴方式装配工艺

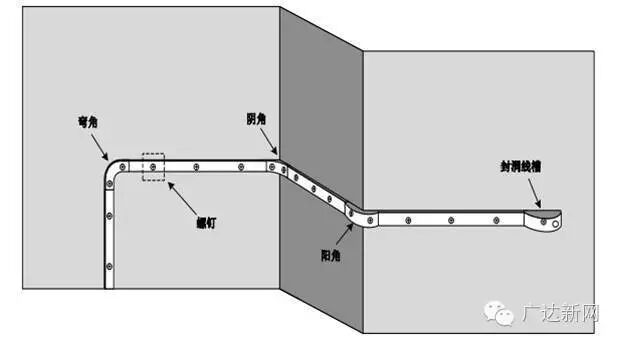

螺钉固定方式装配工艺

1.8 墙体穿孔与光缆穿孔施工

> 开孔位置：首选已有墙孔，开孔注意选择隐蔽且无障碍物处，开孔尺寸根据光缆数量和尺寸计算（一般10mm放2条皮线光缆）

> 开孔注意点：开孔注意由室内向室外倾斜10度（防雨水倒灌），用封堵泥等填充物封堵，并使用过墙套管/装饰板美观；

> 孔内走线：过孔时使用缠绕管包扎；穿墙的两端留有一定余量，保证弯曲半径

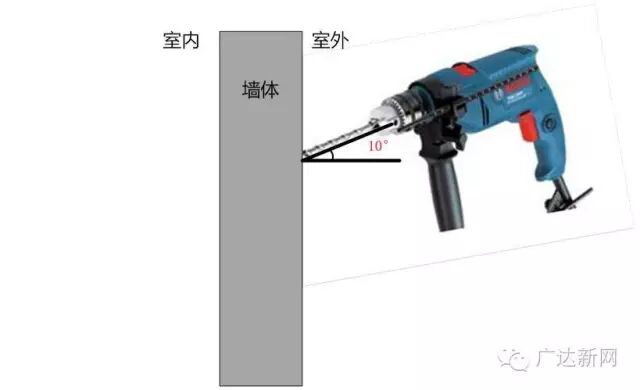

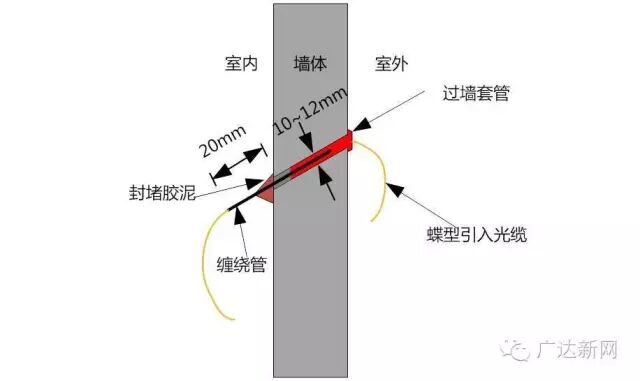

墙体开孔施工工艺

蝶型引入光缆穿墙施工工艺

2 户内成端施工—入户

2.1 成端方式

> 户内有综合信息箱的成端方式：采用熔纤盘成端；放置于家庭布线汇聚点；避免箱内电源裸露触电。

> 户内无户内综合信息箱的成端方式：采用A-86盒成端；墙上安装距地0.3M，靠近电源；张贴明显说明标签。

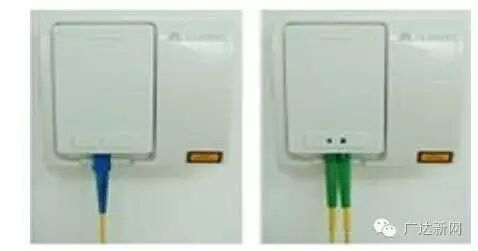

A-86 用户终端面板盒

> 方形或圆柱形保护套成端方式：

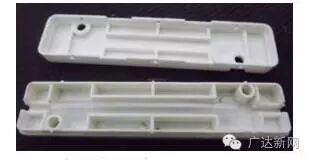

方形皮线保护套

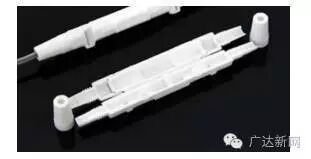

圆柱形皮线保护套

> 缆预留与熔接施工工艺：单芯预留1M，多芯不超过0.5M；与跳纤采用热熔方式，衰减值小于0.05dB/芯。
