1.准备打开接续盒

1.1 清理现场，确定接续盒安装位置，布置好需安装的光缆。

1.2 清点接续盒包装内附件。

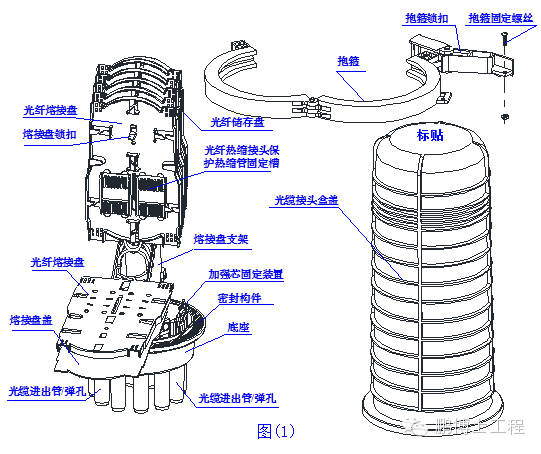

1.3 打开光缆接续盒，卸下抱箍固定螺钉，往外拉锁扣，即可将抱箍卸下。将光缆接续盒盖往上拉出，即可进行安装。参见图(1)。

注意事项：天气状况不好时，应支起帐篷，应防尘、防水。

2.确定光缆在盒内固定和开剥长度

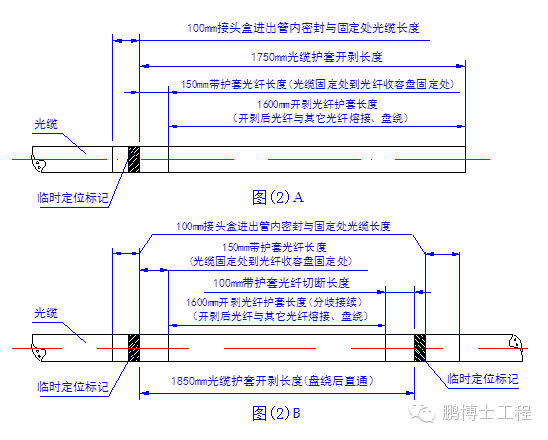

2.1 接续盒内光纤分歧接续，光缆开剥长度参见图(2)A。

2.2 接续盒内光纤直通，部分需切断后分歧接续，光缆开剥长度参见图(2)B。

注意事项：应留足需接续光缆长度，认真确定开剥长度，如有其它需要，用户可自定光缆开剥长度。

3.开剥光缆、光纤护套

3.1 按临时定位标记开剥，用割管器和纵向开剥器剥去光缆外护套，尺寸参见图(3)。也可根据实际情况开剥。

注意事项：开剥时应不损坏光纤，有困难时可分段剥除。

4.分出缆芯、固定光缆前准备

4.1 在缆芯的护层上缠两层绝缘胶带临时保护，应去掉光纤单元中填充物，然后擦净光纤，将光纤绕成直径为100mm左右的纤环，用胶带临时固定在光缆上。参见图(4)。

4.2 根据光缆的开剥，可分成两种类型：①光纤是在接续盒内全部接续后分歧。②部分光纤是在接续盒内盘绕后直通，另部分光纤与分歧光纤接续。

4.3 部分光纤需要直通时，应选用多根光缆进出管内安装。

4.4 用户应根据光缆实际进出的数量和直径，用螺丝刀由内向外敲掉相应进出管堵盖。

注意事项：应合理选用光缆的进出管，为光纤的熔接和密封提供方便。留70mm长加强芯，剪去多余的加强芯。

5.固定光缆加强芯、光缆热缩、密封、固定

5.1 把光缆穿入光缆热缩固定套管，再把光缆穿入到光缆接续盒底部的光缆进出管内。

5.2 用扳手将加强芯嵌入固定槽内，拧紧螺帽，再用金属扳手紧固螺帽（金属扳手自备）。

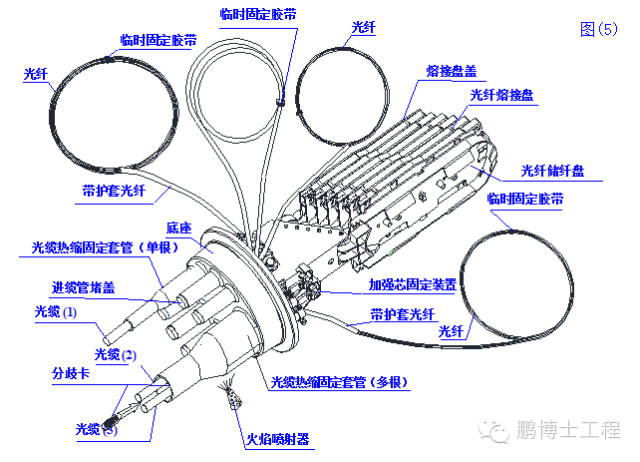

5.3 把铝箔纸垫于接续盒底部，用手将光缆热缩固定套管套至光缆进出管根部，将分歧卡装入。参见图(5)。

5.4 用火焰喷射器将光缆热缩固定套管加热，使光缆热缩固定套管紧抱光缆进出管和穿入光缆接续盒的光缆，达到完全收缩密封。参见图(5)。

注意事项：加强芯固定螺帽应拧紧。用火焰喷射器加热时应使光缆热缩固定套管收缩均匀，管内应无泡、无空洞。

6.接续光纤

6.1 参照熔接机使用说明，对光纤进行熔接。

注意事项：熔接前应理顺光纤走向，注意局部弯曲和扭转。

7.安装光纤接头保护热缩管和收容光纤

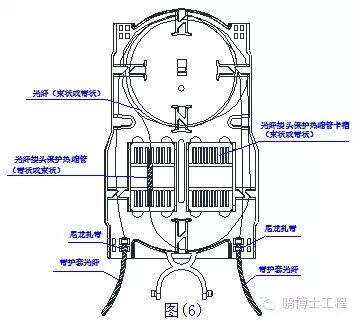

7.1 把光纤盘绕成直径不小于80mm的圈，与光纤接头保护热缩管一起放入光纤熔接盘。参见图(6)。

注意事项：注意局部弯曲和扭转。

8.全面检查安装工艺

8.1 带护套光纤应在光纤熔接盘入口处用扎带固定。

8.2 光纤熔接盘应从里到外依次压紧熔接盘锁扣。

8.3 将带护套直通光纤盘入光纤储存盘，如有预留光纤也将同时盘入光纤储存盘。

8.4 检查内部紧固件是否拧紧，加强芯螺帽再拧紧一次。

8.5 检查密封构件是否完好。

8.6 检查光缆热缩固定套管是否牢固可靠，完全密封。参见图(7)。

注意事项：如发现问题及时排除。

9.外壳安装及接续盒固定

9.1 将光缆接续盒盖套入接续盒底座，并对准合缝。

9.2 把塑料抱箍安装在接续盒盖与接续盒底中间，把抱箍锁扣扳紧，并用螺钉固定锁扣。

9.3 光缆接续盒施工安装方法：①架空安装：用抱箍、横担把接续盒固定在电杆。②挂壁安装：将托架直接用膨胀螺栓固定在墙壁上即可，不需要安装金属抱箍结构件。③地埋安装不需要安装金属抱箍结构件。参见图(8)。

注意事项：塑料抱箍安装时应对齐接头盒前后的中心点。挂壁安装膨胀螺栓一般采用M8的螺栓。
