1.准备打开接续盒

1.1 清理现场，确定接续盒安装位置，布置好需安装的光缆。

1.2 清点接续盒包装内附件。

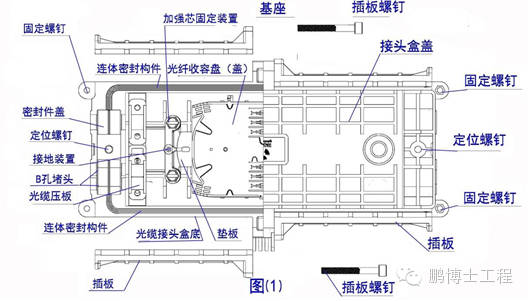

1.3 打开光缆接续盒，先用专用扳手将接续盒插板固定螺钉卸下，并把螺钉拧入插板固定孔旁边的螺纹孔内，用专用扳手将插板顶出。用专用扳手拧松接续盒外壳上螺钉，无需卸下定螺钉，即可将接续盒打开。参见图(1)。

注意事项：天气状况不好时，应支起帐篷，应防尘、防水。

2.确定光缆在盒内固定和开剥长度

2.1 60mm长度的光缆: 用于密封构件到光缆固定压板。

2.2 1950mm长度的光缆: 开剥后用于盘绕熔接。

2.3 350mm长度的带护套光纤: 用于光缆固定处到光纤收容盘固定处。

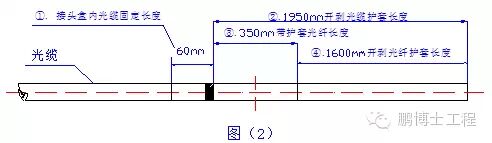

2.4 1600mm长度的光纤: 剥去光纤护套后与其它光纤熔接，然后一起盘绕在光纤收容盘内。参见图(2)。

注意事项：应留足需接续光缆长度，认真确定开剥长度，如有其它需要，用户可自定光缆开剥长度。

3.开剥光缆、光纤护套

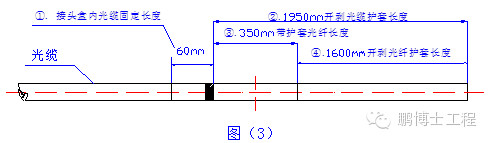

3.1 按临时定位标记开剥，用割管器和纵向开剥器剥去光缆外护套，尺寸参见图(3)。也可根据实际情况开剥。

注意事项：开剥时应不损坏光纤，有困难时可分段剥除。

4.分出缆芯并做好光缆固定前准备

4.1 在缆芯的护层上缠两层绝缘胶带作保护，同时除去光纤单元中填充物分离缆芯，然后擦净，将光纤绕成直径为100mm左右的纤环，用胶带临时固定在光缆上。

4.2 本接续盒配有不同数量的光缆进出孔，用户可根据实际需要安装的光缆数量、直径，确定孔位，并取出相应数量的堵头。

4.3 本接续盒适用光缆的孔径：A孔适用于最大光缆直径为φ16mm。B孔适用于最大光缆直径为φ13mm。

4.4 在光缆固定端应根据实际安装的光缆选用相应光缆进出孔，当光缆直径小于进出孔时应在光缆进出部位用密封胶带适当增大光缆外径, 并用相对应的标尺纸（标有A孔、B孔的标尺纸）测定光缆周长。

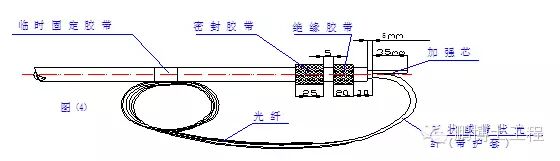

4.5 留35mm加强芯，剪去多余的加强芯。参见图(4)。

注意事项：光缆用密封胶带增大光缆直径部位，应用砂布打磨，再用酒精洗净粉尘。用专用钢丝钳剪断加强芯，以防损坏其它钳具。

5.固定加强芯、固定光缆

5.1 根据以上选用的光缆进出孔，卸下堵头、光缆压板、加强芯固定螺帽。检查开剥好的光缆是否与光缆接续盒固定部位匹配，如不匹配应及时调整，不然会影响安装质量。

5.2 将光缆固定压板拧紧，如光缆直径小，可用绝缘胶带适当增大。

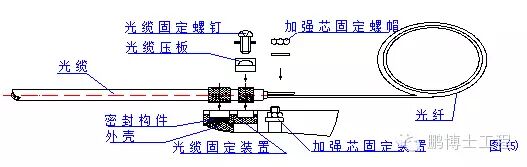

5.3 用塑料专用扳手拧紧螺帽，再用金属扳手紧固螺帽（金属扳手自备）。参见图(5)。

6.光纤接续

6.1 参照熔接机使用说明，对光纤进行熔接。

注意事项：熔接前应理顺光纤走向，注意局部弯曲和扭转。

7.安装光纤接头保护热缩管及收容光纤

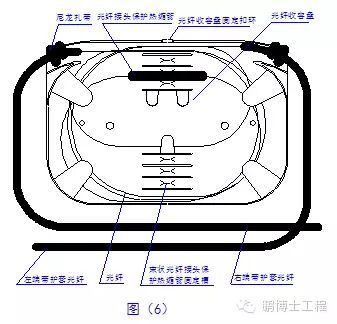

7.1 光纤熔接好后，收容光纤时，第一圈一般盘绕在光纤收容盘的最外侧，把其它光纤盘绕成直径不小于80mm的圈，与光纤接头保护热缩管一起放入光纤收容盘（先把光纤接头保护热缩管固定到槽内，然后把已放入的光纤圈直径扩大到适当位置即可）。参见图(6)。

注意事项：注意局部弯曲和扭转。

8.检查密封构件及工艺要求

8.1 光纤收容盘安装应整齐，走纤弯曲半径应符合要求。

8.2 内部紧固件应拧紧。

8.3 未使用的光缆进出孔应用原配的堵头堵紧。

8.4 密封胶带用量应合理。

8.5 密封构件应平整，如有缺损，用少量密封胶带垫平。

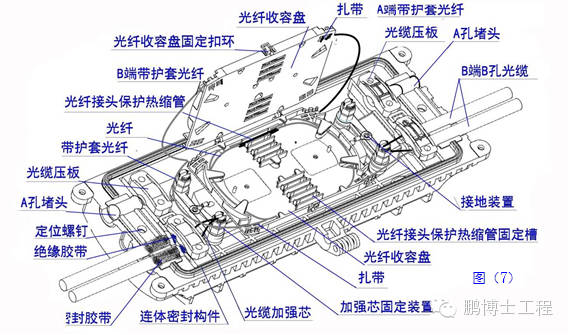

8.6 加密封构件盖。参见图(7)。

9.外壳安装

9.1 将光缆接续盒盖与底对准盖好。

9.2 插入接续盒定位螺钉，用专用扳手将螺钉拧紧。

9.3 将左右两副插板插入（这时应注意每边插板中有一块中心有螺纹孔，另一块无螺纹孔），用专用扳手将插板螺钉锁紧。

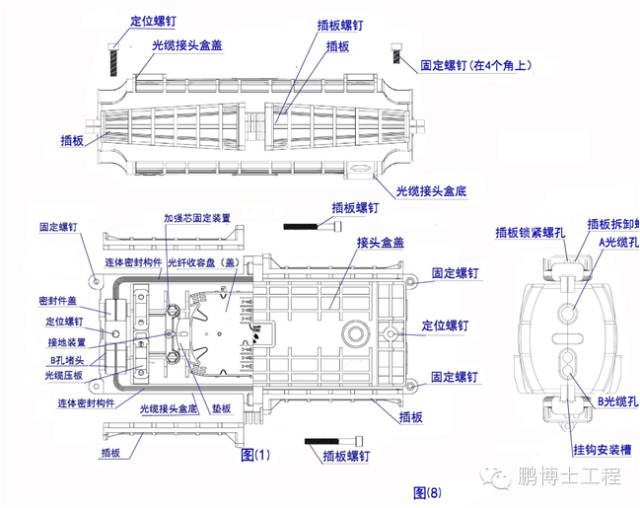

9.4 用户需要架空安装，一侧插入挂钩，拧紧固定螺钉，同时拧紧另一侧固定螺钉。如不架空使用，应拧紧4个角上的固定螺钉。参见图(8)。

注意事项：清扫外壳，上螺钉时请按次序拧紧。

10.固定接续盒

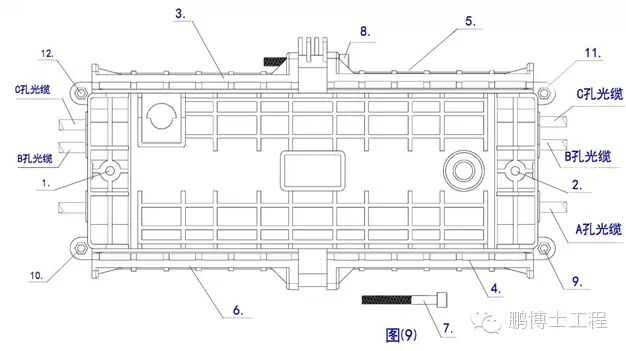

10.1 应在预定位置固定光缆接续盒，螺钉紧固顺序按如图(9)所示。清理现场。注：五分钟后再紧固一次螺钉。

注意事项：每只螺钉紧固到适当位置，防止产品局部变形。
